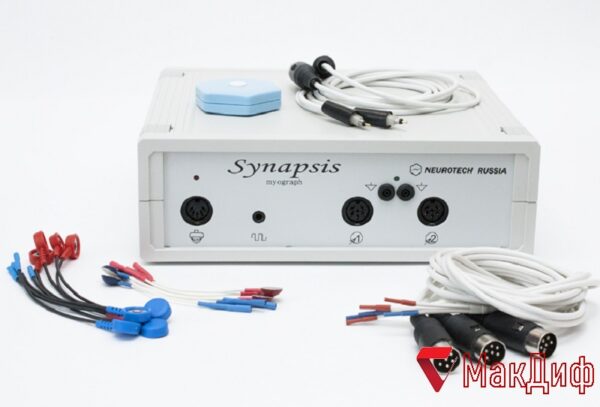

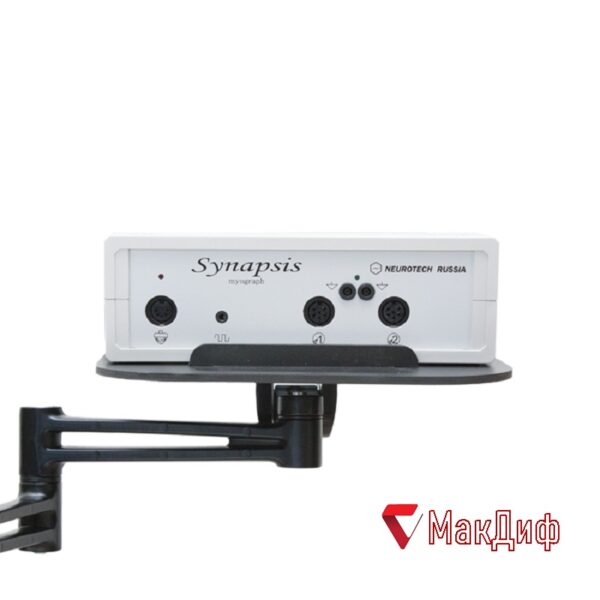

Электромиограф Синапсис 2-канальный подключается к компьютеру по интерфейсу USB, от него же и получает питание, это позволяет использовать прибор не только в стационаре, но и в полевых условиях в составе с ноутбуком.
Взаимодействие с электромиографом осуществляется с помощью специализированного программного обеспечения. Наши специалисты ответят на любые интересующие вопросы, помогут с выбором оборудования, предоставят необходимый пакет документов или сделают Вам коммерческое предложение.
Электромиографическая система Синапсис позволяет провести следующие методики:
- Анализ интерференционной, спонтанной, интегральной электромиограммы
- Турн-амплитудный и спектральный анализ
- Анализ потенциалов двигательных единиц
- Расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам
- Определение характеристик F-волны
- Анализ H-рефлекса, мигательного рефлекса
- Анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию
Миограф Синапсис обладает следующими функциональными особенностями:
- Электромиограф Синапсис 2-канальный — питание от интерфейса USB компьютера или ноутбука, что позволяет использовать электромиограф в любых условиях, даже там, где нет источника 220 В
- Использование 24-х битного АЦП, что позволяет различать компоненты сигнала в диапазоне амплитуд от 0,1 мкВ до 200 мВ
- Полоса пропускания от 0 до 10 000 Гц при частоте дискретизации 40 000 отсчетов в секунду по каждому каналу, что является важнейшим показателем высококачественной регистрации электромиограммы
- 32 разряда данных на каждый цифровой отсчет – соответствие последним техническим достижениям микропроцессорной техники
- Контроль качества наложения электродов в реальном времени
- Полное цифровое управление всеми параметрами прибора
- Небольшие габариты
- Встроенные блоки управления всеми видами стимуляции
- Широкий спектр медицинских методик, позволяющий провести как стандартный, так и углубленный электромиографический анализ
Области применения Миографа Синапсис:
- Неврология общая и детская
- Нейрохирургия
- Травматология и ортопедия
- Спортивная медицина
- Нейрофизиологические исследования
Как дополнительный метод:
- Эндокринологии
- Ревматологии
- Реабилитологии
- Профессиональной медицине и врачебно-трудовой экспертизе
Назначение и возможности Миографа Синапсис:
Электромиограф Синапсис 2-канальный (электронейро-миографический анализатор, миограф, нейромиограф) «Синапсис» предназначен для проведения рутинных и углубленных исследований биоэлектрической активности мышц и нервных структур. Электромиограф подключается к персональному компьютеру по интерфейсу USB, от него же и получает питание (не требует сети 220В). Это позволяет использовать прибор не только в стационаре, но и в полевых условиях в составе с ноутбуком (от аккумуляторов которого и будет питаться вся система). Взаимодействие с электромиографом осуществляется с помощью специализированного программного обеспечения.
Основой для работы электромиографа является комплексная медицинская методология электромиографии с полным набором методик по стимуляционным методикам (другие названия электронейромиография, миография, нейромиография). Запись производится по одному, двум или четырем стандартным отведениям, в реальном времени, в режиме мониторинга с возможностью изменения диапазонов по чувствительности, развертке, параметров фильтров, параметров стимуляции, громкости озвучивания электромиограммы. Для регистрации вызванных потенциалов электромиограф имеет специальный объединенный вход и специальный кабель с электродами для крепления на голове. Все действия специалиста в процессе работы автоматизированы (везде применяются алгоритмы автоматического обнаружения интересующих сигналов, автоматической расстановки маркеров, автоматического расчета параметров и т.д.). Таким образом, работа с системой в значительной степени облегчается.
Регистрация производится либо накожными, либо игольчатыми электродами. В базу данных введены нормативные параметры, осуществляется их автоматический сравнительный анализ с реально получаемыми данными. По данным записям формируется расчетная таблица основных параметров. Распечатка сигнала может реализовываться по любым выбранным участкам. В базу данных сохраняются как записанные сигналы, так и все рассчитываемые параметры, графики, гистограммы. Имеется возможность редактирования полученных результатов при их чтении из базы данных. Программное обеспечение электромиографа позволяет реализовать следующие методики (по одному или двум каналам):
- Анализ интерференционной, спонтанной, интегральной электромиограммы
- Турн-амплитудный и спектральный анализ
- Анализ потенциалов двигательных единиц
- Расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам
- Определение характеристик F-волны
- Анализ H-рефлекса, мигательного рефлекса
- Анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию
Возможности программного обеспечения Электромиографа Синапсис 2-канальный:
- База данных для хранения информации по пациентам и результатов обследования
- Программное управление всеми параметрами регистрируемых сигналов и стимулирующих воздействий
- Автоматическое и автоматизированное обнаружение требуемых для анализа участков электромиограммы
- Алгоритмы цифровой обработки сигналов для классификации, расчетов и графических представлений
- Формирование отчетной формы
Программное обеспечение:
Программное обеспечение электромиографа Синапсис 2-канальный рассчитано на работу под управлением операционной системы не ниже Windows XP. Главная отличительная особенность программного обеспечения заключается в удобстве и простоте его использования. Для работы с ним не требуется дополнительных навыков кроме умения работать за компьютером в качестве пользователя. Главное окно программы для электромиографа выполнено аналогично рабочему столу операционной системы Windows. Из него доступны следующие режимы:
- База данных пациентов
- Окно выбора методики обследования
- Описание на программное обеспечение
- Контактная информация
База данных необходима для ввода и хранения информации о пациентах, а также результатов проведения обследования. Имеется возможность сортировки пациентов по группам, встроенная система формирования отчетной формы по результатам обследования, печать результатов.
В окне обследования выбирается необходимая из доступного списка методика. Каждой методике соответствует своя программа, которая представляет собой окно регистрации сигнала с рядом специализированной информации (параметрами электромиографа, расчетными значениями, графиками, гистограммами). Ход проведения методик обуславливается медицинскими требованиями к ним. Взаимодействие с программами осуществляется с помощью дружественного, легкого в понимании и работе интерфейса. Фактически, исследователь может быть полностью сконцентрирован на обследовании пациента, а не на поиске той или иной кнопки или пункта меню. При этом каждая методика может быть настроена «под пользователя», т.е. все цвета, расположения окон, перечень рассчитываемых параметров могут меняться в зависимости от пожеланий исследователя.
Технические характеристики:
Электромиограф
| Количество каналов | 2 (электромиограмма (ЭМГ) |
| Рабочая полоса частот усилителя (на уровне -3 дБ) | 0 – 10 кГц |
| Частота дискретизации по каждому из каналов | 40 кГц |
| Среднеквадратическое значение шума, приведенное ко входу | Не более 6 мкВ |
| Диапазон амплитуд измеряемых сигналов | 0,1 мкВ – 200 мВ |
| Динамический диапазон АЦП | 100 дБ |
| Разрядность АЦП | 24 |
| Диапазон перестройки ФВЧ | 0 – 1 кГц |
| Диапазон перестройки ФНЧ | 1 Гц – 10 кГц |
| Устойчивость к электростатическим разрядам | 15 кВ |
| Питание | +5 В (от интерфейса USB ПК) |
| Габариты | 225 х 220 x 72 мм |
Электростимулятор
| Тип электростимулятора | Токовый |
| Амплитуда импульсов тока | 0 -100 мА |
| Шаг управления амплитудой тока | 1 мА |
| Длительность импульсов тока | 10 мкс – 1 мс |
| Шаг управления длительности импульсов | 10 мкс |
| Серии импульсов | До 50 раз в секунду |
